I. Tóm tắt lý thuyết:

Những lưu ý trong phương pháp giải

1. Toàn mạch là mạch điện gồm một nguồn điện có suất điện động ξ và điện trở trong r, hoặc gồm nhiều nguồn điện được ghép thành bộ nguồn có suất điện động ξb và điện trở trong rb và mạch ngoài gồm các điện trở.

Cần phải nhận dạng loại bộ nguồn và áp dụng công thức tương ứng để tính suất điện động và điện trở trong của bộ nguồn

2. Mạch ngoài của toàn mạch có thể là các điện trở hoặc các vật dẫn được coi như các điện trở (ví dụ như các bóng đèn với dây tóc nóng sáng) nối liền hai cực của nguồn điện.

Cần phải nhận dạng và phân tích xem các điện trở này được mắc với nhau như thế nào (nối tiếp hay song song). Từ đó áp dụng định luật Ôm đối với từng loại đoạn mạch tương ứng cũng như tính điện trở tương đương của mỗi đoạn mạch và của mạch ngoài.

3. Áp dụng định luật Ôm đối với toàn mạch để tính cường độ dòng điện mạch chính, suất điện động của nguồn điện hay của bộ nguồn, hiệu điện thế mạch ngoài, công và công suất của nguồn điện, điện năng tiêu thụ của một đoạn mạch, … mà đề bài yêu cầu.

4. Các công thức cần sử dụng:

 I=\frac{ξ}{R_{N}+r}; ξ=I(RN+r)

U=IRN=ξ−Ir

Ang=ξIt; Png=ξI

A=UIt; P=UI

II. Bài tập minh hoạ:

Bài 1: Cho mạch điện như hình vẽ, E = 3V, điện trở trong không đáng kể, bỏ qua điện trở của dây nối, vôn kế có điện trở RV = R1 = R2 = 50Ω. Số chỉ của vôn kế là bao nhiêu?

Hình vẽ bài 1

Giải

Mạch ngoài gồm R1 mắc nối tiếp (RV // R2) nên điện trở mạch ngoài là:

RN=R1+\frac{Rv.R2}{Rv+R2}=50+25=75Ω

Cường độ dòng điện qua mạch chính là:

I=\frac{E}{R_{N}}=\frac{3}{75}=0,04A

Số chỉ của vôn kế là: UV = UAC = I.RAC = 0,04.25 = 1V

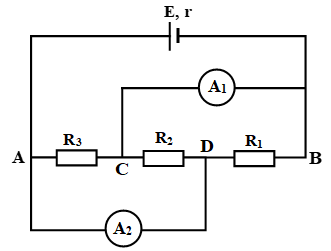

Bài 2: Cho mạch điện như hình vẽ, bỏ qua điện trở của dây nối và các ampe kế, biết R1 = 2Ω, R2 = 3Ω, R3 = 6Ω, E = 6V, r = 1Ω

  1. Cường độ dòng điện qua mạch?
  2. Tính số chỉ của ampe kế?

Bài 3: Hai nguồn điện có E1 = E2 = 2V và điện trở trong r1 = 0,4Ω, r2 = 0,2Ω được mắc với điện trở R thành mạch kín (Hình vẽ). Biết rằng, khi đó hiệu điện thế giữa hai cực của một trong hai nguồn bằng 0. Giá trị của R là bao nhiêu?

Bài 4: Cho mạch điện như, bỏ qua điện trở của dây nối, R1 = 5Ω; R3 = R4 = 2Ω; E1 = 3V, điện trở trong các nguồn không đáng kể. Để cường độ dòng điện qua R2 bằng 0 cần phải mắc giữa hai điểm A, B một nguồn điện E2 có suất điện động bằng bao nhiêu và như thế nào?.

Bài 5: Một nguồn điện có suất điện dộng E = 1,5V, điện trở trong r = 0,1Ω. Mắc giữa hai cực của nguồn điện hai điện trở R1 và R2, Khi R1, R2 mắc nối tiếp thì cường độ dòng điện qua mỗi điện trở là 1,5A, khi mắc R1 song song với R2 thì cường độ dòng điện qua mạch chính là 5A. R1, R2 có giá trị bằng bao nhiêu?
